流量測量節流裝置

2021/05/18 07:25:32

節流式流量計是差壓式流量計，是目前工業生產中用來測量流體流量悠久的流量裝置。種類繁多，成熟，應用較廣。...

聯系浦卓

上海浦卓測控技術有限公司
地址：上海市松江區新界路1號10幢A226
聯系人：侯經理
電話：021-37827699
傳真：021-37827568
郵箱：sales@puzhuo.com.cn
官網：http://www.eggdesign.com.cn/

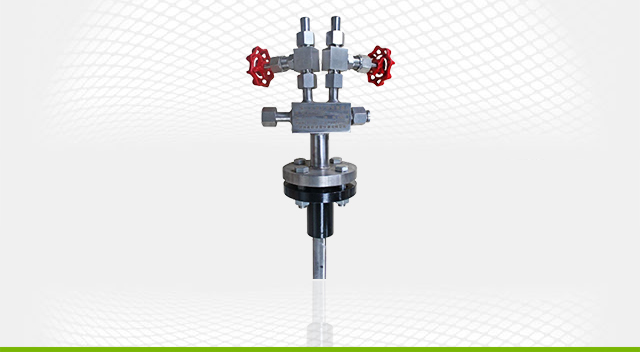

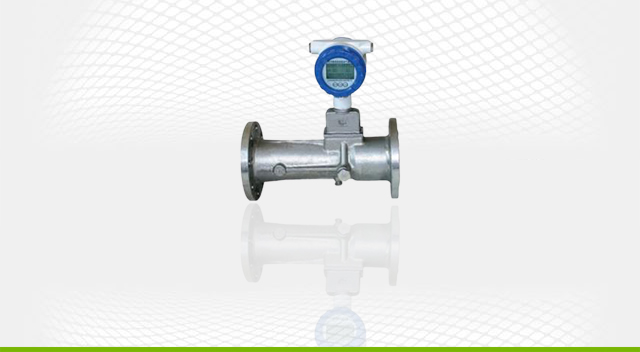

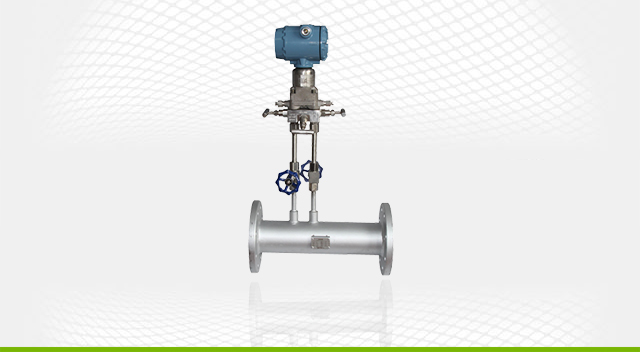

流量測量節流裝置結構展示：

產品簡介：

節流式流量計是差壓式流量計，是目前工業生產中用來測量流體流量悠久的流量裝置。種類繁多，成熟，應用較廣。

特點：

結構簡單，安裝方便，成本低廉，又有正確度，能達成工業生產要求。

有悠久的歷史，有豐富的實驗數據，設計加工已經標準化，其中標準節流裝置(孔板、噴嘴與文丘里)標準NIS05167，并且已經多次修訂，只要按照標準設計加工節流件，不需要實流標定，便知不確定度范圍。

標準孔板適用口徑50 ~ 3000mm，β為0.2~ 0.75。

標準噴嘴適用口徑50 ~ 500mm，β為0.2~0.8。

長頸噴嘴適用口徑50~630mm，β為0.2~0.8。.

機械加工文丘里管口徑50~250mm，β為0.2~0.75。.

粗焊鐵板文丘里管~200-1200mm，β 為0.2 ~ 0.7。

粗鑄文丘里管口徑100~ 800mm，β為0.2~ 0.75。

文丘里噴嘴口徑65~500mm，β為0.316~0.775。

1/4圓孔板口徑≤500mm，β為0.245~0.6。

錐形人口孔板口徑≤500mm，β為0.1~0.316。

雙重孔板口徑40~ 100mm，β 為0.2 ~ 0.75。

小孔板口徑< 50mm，β為0.2~0.75。

內藏小孔板口徑< 50mm，β為0.2~ 0.75。

高壓透鏡孔板口徑≤250mm，β為0.2~ 0.75。.

寬邊孔板口徑50 ~ 400mm,β為0.2~ 0.75。

圓缺口孔板口徑50 ~ 2000mm，β為0.1 ~0.8。.

偏心孔板口經100 ~ 1000mm，β 為0.46 ~ 0.84。.

端頭孔板(噴嘴)口徑100~ 1000mm, D為0.46~ 0.84。

以上節流裝置壓力范圍0~42MPa，溫度由材質決定。

內藏雙文丘里管，圓形截面管道公稱通徑: DN=300mm ~6000，矩形截面管道寬x高: W x H(mm)=300 x 300~ 6000 x 6000以及寬、高不等的矩形管道其它公稱直徑DN相同的幾何形面管道公稱壓力: PN≤2.5MPa工作溫度材質決定，差壓值: (0~ 100)KPa，重復測量誤差(穩定.度): +10Pa。

機翼測風裝置適合測量大口徑風流量，測量穩定，靈敏度高，壓損低，精度高。測風裝置設計反吹接口與放灰裝置，有利產品維護，增加產品穩定性。

完善的加工檢測設計，增加產品精度與穩定性。成熟的節流件與電子融合，產生智能-體化流量測量裝置，具有現場流量顯示，多重信號輸出(4~ 20mA、脈沖、帶Hart協議)。低功耗電路設計，減少能源消耗，增加系統穩定性。

一體化系統具有電池供電與外24VDC選擇，方便安裝使用。
流量測量節流裝置
