SBW系列溫度變送器

2021/05/18 08:19:23

SBW系列熱電偶、熱電阻溫度變送器是DDZ系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式(兩根導線作為電源輸入和信號輸出的公用傳輸線）。...

聯系浦卓

上海浦卓測控技術有限公司
地址：上海市松江區新界路1號10幢A226
聯系人：侯經理
電話：021-37827699
傳真：021-37827568
郵箱：sales@puzhuo.com.cn
官網：http://www.eggdesign.com.cn/

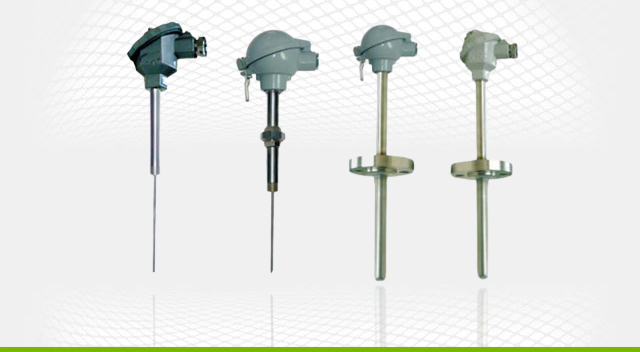

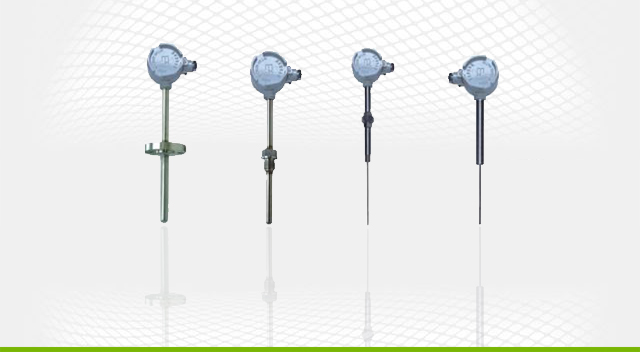

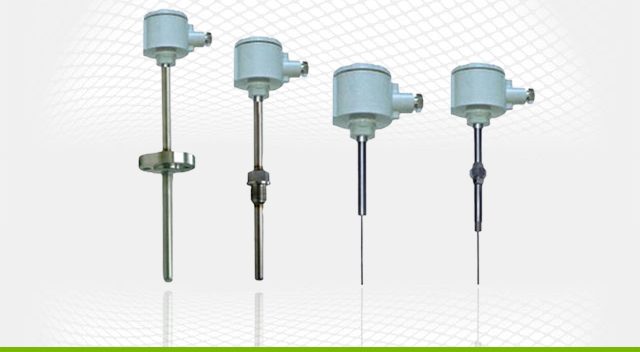

SBW系列溫度變送器展示：

SBW系列溫度變送器

產品概述：

SBW系列熱電偶、熱電阻溫度變送器是DDZ系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式(兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10 mA、的輸出信號。

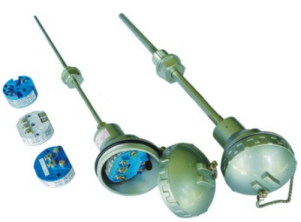

該變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可應用于冶金、石油、化工、電力、輕工、紡織、食品以及科研等工業部門。

產品特點：

1.采用硅橡膠或環氧樹脂密封結構,因此耐震、耐濕、適合在惡劣的現場境中安裝使用；

2.現場安裝在熱電偶、熱電阻的接線盒內使用,直接輸出4~20mA、0~10 mA、的輸出信號。這樣既節約了昂貴的補償導線費用，又增加了信號遠距離傳輸過程中的抗干擾能力；

3.熱電偶變送器具有冷端溫度自動補償功能；

4.精度高、功耗低、使用環境溫度范圍寬,工作穩定；

5.既可以與熱電偶、熱電阻形成一體化現場安裝結構,也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；

6.智能型溫度變送器可按用戶實際需要調整變送器的顯示方向,并可顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例；

技術參數：

1、輸入信號：熱電偶: K、E、J、B、S、T、N。熱電阻：Pt100、Cu100、Cu50（三線制、四線制)。智能型溫度變送器的輸入信號可通過PC機或手持器任意設置；

2、輸出信號：在量程范圍內輸出4~20mA直流信號，與熱電偶、熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4～20mA直流信號；

隔離式溫度變送器,輸入與輸出相隔離,隔離電壓0.5KV，增加了抗共模干擾能力，適合于計算機連網使用；

3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS；

4、接線方式：二線制、三線制、四線制；

5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定；

使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；

6、工作電壓：普通型12V～35V，智能型12V~45V,額定工作電壓為24V；

7、允許負載電阻：500Q (24VDC供電）；負載電阻R( max )=5o(vmin-12)，例如在額定工作電壓24VB，負載電阻可在O-600范圍內選擇使用。

8、工作環境：a：環境溫度-25-80℃（常規型)

-25~70℃(數顯型)

-20~75℃(智能型)

b：相對濕度:5%~95%

c：機械振動f<50Hz，振幅≤0.15mm

d：無腐蝕氣體或類似的環境；

9、溫度影響系數：6≤0.05%/C；

工作原理：

熱電偶或熱電阻傳感器反被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號一路經V/I轉換器算處理后以4～~20mA直流電流輸出;另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種,均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器用三線制方式輸出。

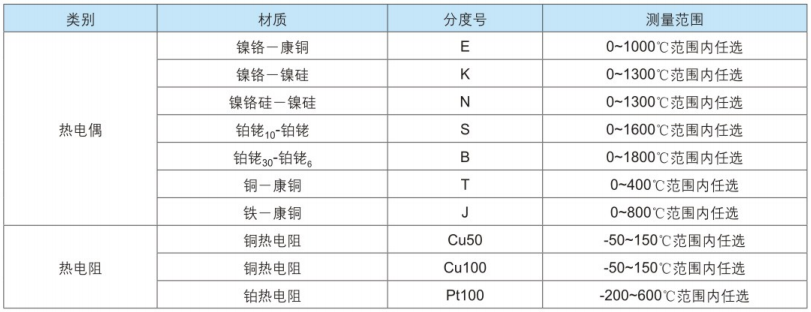

測溫范圍：

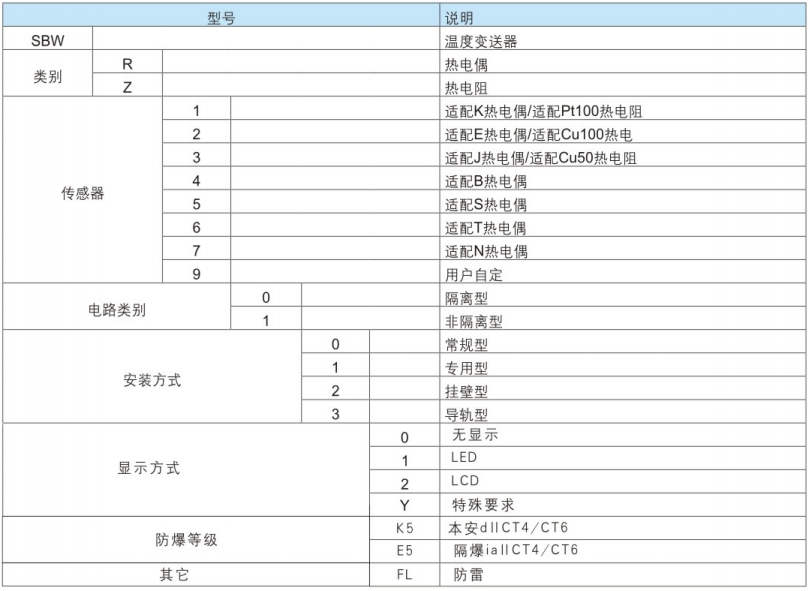

智型號代碼及說明：

注：儀表接線端子詳細情況見隨機的說明書及儀表后接線圖

校驗方法：

用于爆炸危險場所時，請注意防爆標志與防護等級機電一體化溫度變送器地安裝的環境是在-20℃～70℃內，當周圍環境溫度太高時，SBW信號轉換器和顯示模塊可以與熱電偶或熱電阻分離安裝。我廠配有分離安裝變送器的防爆盒)

加電前,請仔細檢查電源的正負極性，不能接錯，否則可能造成不可知后果。

SBW信號轉換器顯示儀模塊用環氧樹脂灌封固化，以加強其防震性能，并防濕、防腐、防潮

溫度變送器使用六個月后需進行校驗

熱電偶溫度變送器驗方法:

按系統連接方法接線

根據變送器銘牌上標明的偉感器和量程范圍，輸入相應的電勢，使輸出分別為1V和5V(可以分別調整零點位器滿人度電位器)

按量程十等分點輸入各電勢值，檢查各溫度點輸出是否符合精度范圍

按說明書標項進行測試，應符合要求

熱電阻溫度變送器校驗方法：

熱電阻溫度變送器校驗方法設備要求:數字電壓表一臺

按系統邊接方法接線

根據變送器銘牌上標明的傳感器和量程范圍，輸入相應的阻值，使輸出分別這1V和5V(可分別調整零點電位器滿度電位器)
